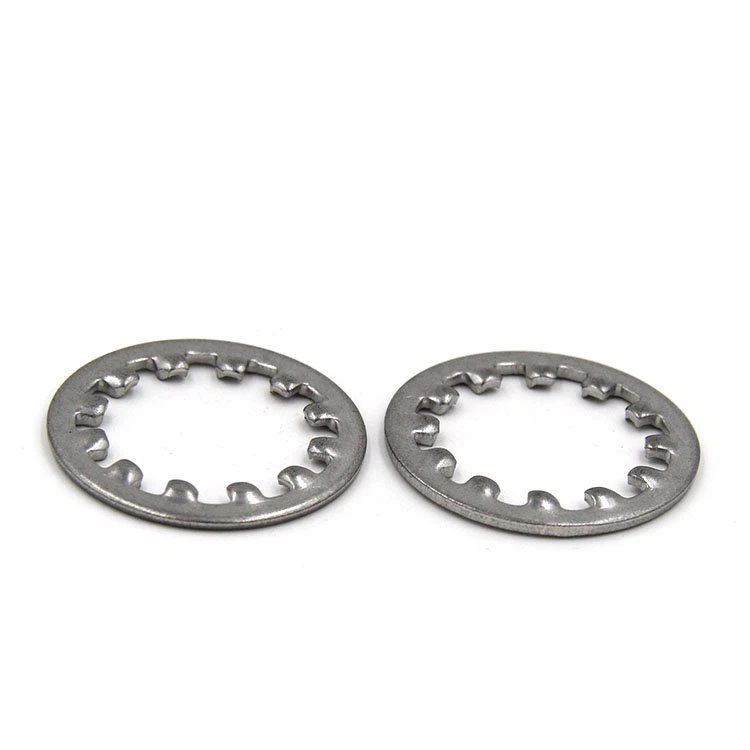

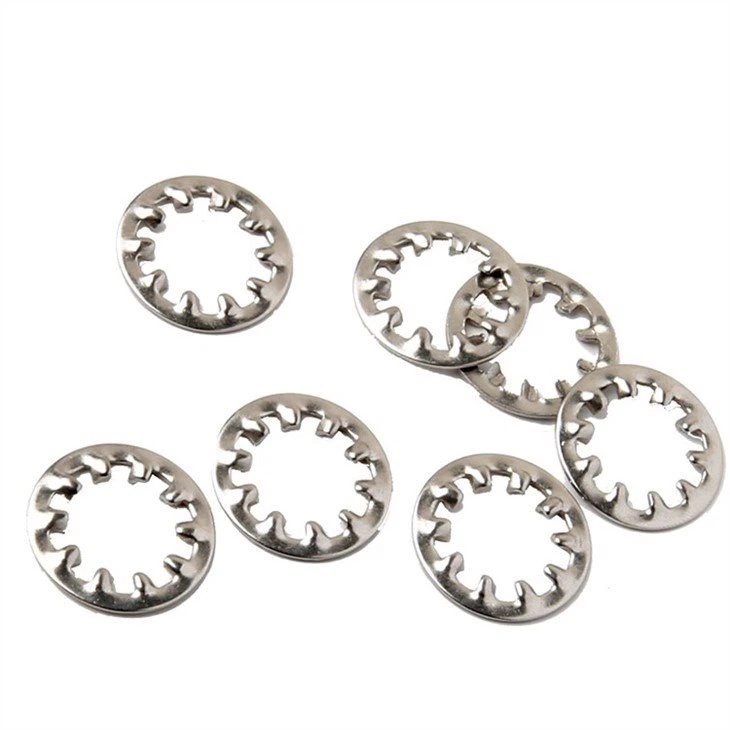

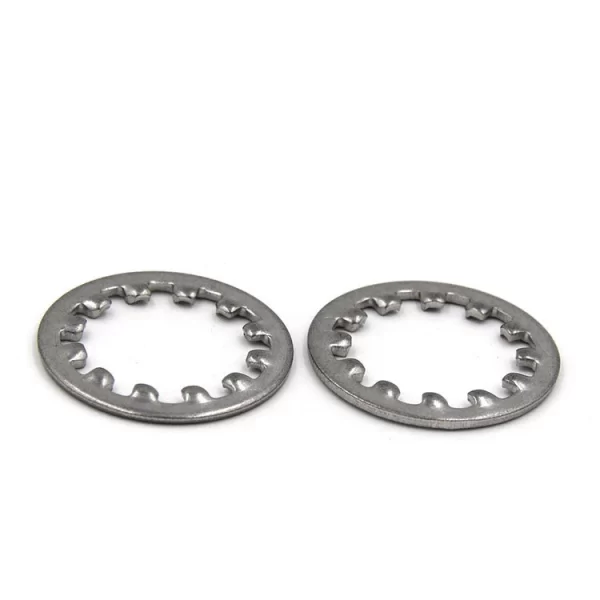

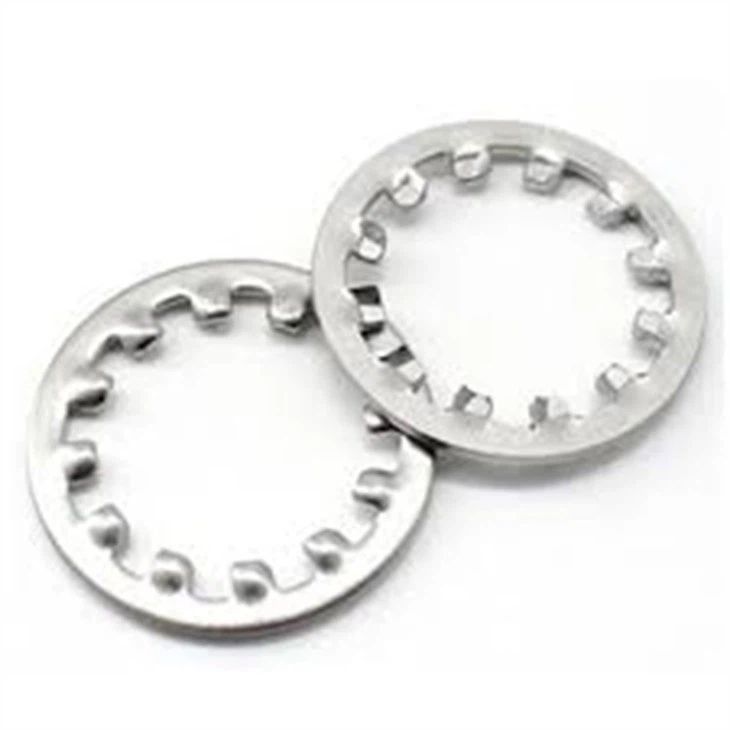

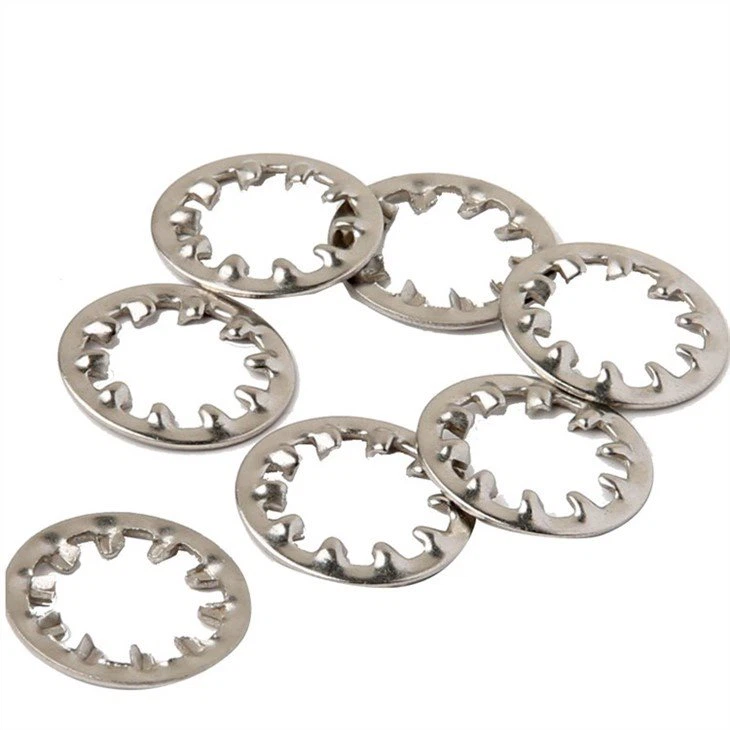

内齿锁紧垫圈

DIN 6797 J 是一种内齿式垫圈，可确保谨慎的锁定，特别是在非平面轴承表面。DIN 6797 J 内齿锁紧垫圈的内圆周上有由扭曲的棱组成的齿。适用于奶酪头等小外径头，其齿

其他信息

DIN 6797 J 是一种内齿垫圈，可确保谨慎的锁定，特别是在非平面轴承表面。

DIN 6797 J 内齿锁紧垫圈的内圆周上有由扭曲的棱组成的齿。建议用于外径较小的封头（如干酪封头），内齿必须接触封头的底面和配合表面，因此应避免过大的孔，以确保最大效果。当垫圈的齿和齿造成的表面凹痕需要隐藏时使用。有磷化处理或镀锌的弹簧钢和不锈钢可供选择。尺寸是垫圈的标称孔径，应与螺钉尺寸相匹配（举例说明，使用 M8 垫片搭配 M8 螺钉）。它们也被称为 DIN 6797 J 型。

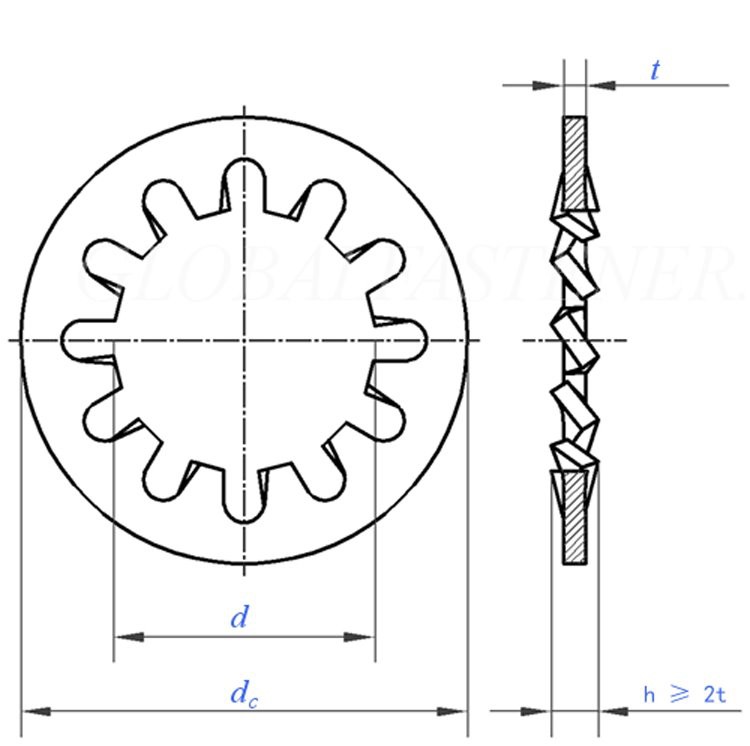

尺寸	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4	10.5
d	最小值=标称尺寸		2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4	10.5
最大		2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62	10.77
铜	最大值=标称尺寸		4.5	5.5	6	7	8	10	11	12.5	15	18
分钟		4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57	17.57
t	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8	0.9
牙齿数量	6	6	6	6	8	8	8	8	8	9
每 1000 个单位≈千克	0.04	0.045	0.045	0.085	0.1	0.2	0.25	0.35	0.55	0.9
用于公称螺纹直径	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8	M10
尺寸	13	15	17	19	21	23	25	28	31
d	最小值=标称尺寸		13	15	17	19	21	23	25	28	31
最大		13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
铜	最大值=标称尺寸		20.5	24	26	30	33	36	38	44	48
分钟		19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
t	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
牙齿数量	10	10	12	12	12	14	14	14	14
每 1000 个单位≈千克	1.2	1.9	2.4	3.7	4.1	6	6.5	8.5	9.5
用于公称螺纹直径	M12	M14	M16	M18	M20	M22	M24	M27	M30
